1. Giới thiệu vấn đề
Brownout là lỗi phổ biến trên ESP32, xảy ra khi điện áp cấp cho chip bị tụt dưới mức tối thiểu (thường 3.0V).
Khi gặp, Serial Monitor sẽ báo:

nginx
Sao chép
Chỉnh sửa
Brownout detector was triggered
Lỗi này gây reset liên tục, treo chương trình và làm mất ổn định hệ thống.
???? Nguyên nhân chủ yếu: nguồn yếu, nhiễu cao, hoặc dây cấp nguồn quá dài – đặc biệt khi gắn nhiều module (camera, motor, WiFi).

2. Nguyên nhân kỹ thuật chính
Nguyên nhân Giải thích kỹ thuật Tác động
Nguồn yếu / sụt áp Adapter hoặc pin không đủ dòng (ESP32 WiFi peak 400–500mA) Reset khi WiFi hoặc AI load cao
Nhiễu điện Motor, relay tạo xung nhiễu ngược vào nguồn Gây brownout ngẫu nhiên
Dây cấp nguồn dài / mỏng Điện trở dây tăng → sụt áp khi tải cao Giảm ổn định
Không có tụ lọc gần ESP32 Dòng xung không được bù tức thời Chip bị “đói điện”

3. Giải pháp bằng tụ lọc
???? Nguyên tắc: đặt tụ càng gần chân VCC–GND của ESP32 càng tốt để giảm sụt áp tức thời.

Loại tụ Giá trị gợi ý Tác dụng
Tụ gốm (ceramic) 100nF–1µF Lọc nhiễu cao tần
Tụ hóa (electrolytic) 470µF–1000µF Cấp bù dòng khi tải tăng đột ngột
Tụ tantalum 100–470µF Ổn định hơn tụ hóa, ESR thấp

???? Ví dụ: ESP32-CAM + AI YOLO Lite → dùng 470µF + 100nF ngay sát module camera.

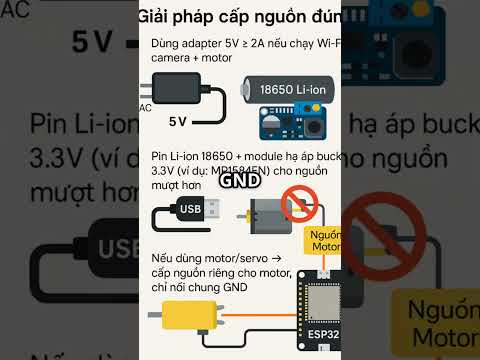

4. Giải pháp cấp nguồn đúng
Dùng adapter 5V 2A nếu chạy WiFi + camera + motor.

Pin Li-ion 18650 + module hạ áp buck 3.3V (ví dụ: MP1584EN) cho nguồn mượt hơn.

Tránh cấp nguồn từ USB laptop nếu chạy nhiều module – dòng không đủ.

Nếu dùng motor/servo → cấp nguồn riêng cho motor, chỉ nối chung GND.

5. Ví dụ thực tế
ESP32-CAM bị reset khi bật stream → thêm tụ 470µF gần chân 3.3V → hết lỗi.

Robot AI mini dùng ESP32-S3 → nguồn buck 3A + tụ gốm 100nF + tantalum 220µF → chạy ổn cả khi WiFi + tracking.

Kit IoT ESP32 + relay → thêm diode chống ngược + tụ lọc 470µF → relay bật tắt không gây reset.

6. Lời khuyên kỹ thuật
Luôn đo điện áp thực tế tại chân ESP32 khi tải cao – nếu 3.0V → cần nâng cấp nguồn.

Dùng GND plane khi thiết kế PCB để giảm nhiễu.

Đặt tụ lọc càng gần chip càng tốt – dây dài làm giảm hiệu quả.

7. Kết luận & CTA
Fix brownout không chỉ là gắn thêm tụ – mà là tối ưu toàn bộ đường nguồn.
Một ESP32 chạy mượt → giảm lỗi, demo mượt, khách hàng hài lòng hơn.

???? Bạn đang gặp lỗi brownout trên ESP32? Bình luận hoặc inbox để mình gửi sơ đồ đấu tụ + module nguồn tối ưu.
